Rdzenie transformatorowe typu O

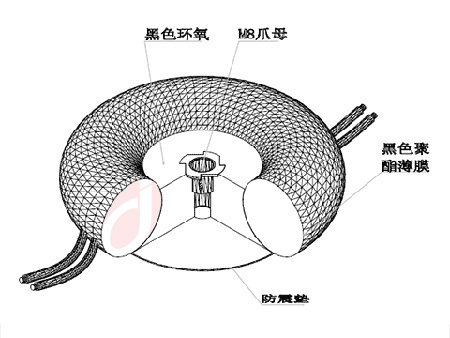

Seria rdzeni typu O:

Moc(VA)......Wysokość(mm)......Średnica(mm)......Ciężar(kg)

10......23......72......0.43
20......26......80......0.56
30......28......83......0.71
40......30......89......0.86
50......33......96......1.00
80......35......102......1.30
100......37......108......1.50
120......39......116......1.90
150......41......120......2.20
200......45......128......2.80
250......49......136......3.00
300......50......143......3.20
400......54......150......3.60
500......57......158......4.50
600......59......165......5.60
800......62......175......6.50
1000......66......185......7.60
1500......75......200......9.80
2000......80......216......12.30

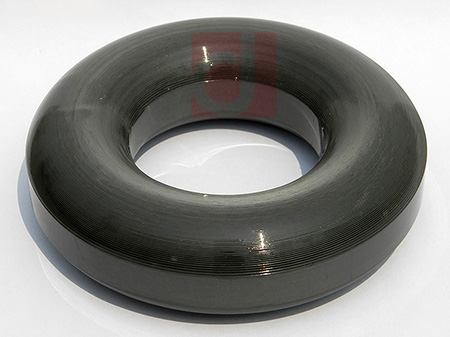

Rdzeń typu O ma wysoką wydajność, taśma rdzenia jest ciągła, nie ma punktu przerwania, a transformator ma okrągły przekrój, co zmniejsza długość miedzi każdego zwoju (niski DCR na każdy zwój). Rdzeń transformatora posiada bardzo mały wyciek strumienia magnetycznego, jest to prawie idealny rdzeń transformatora. Przekrój rdzenia O nie ma ostrych rogów, a drut miedziany dzięki temu będzie dużo mocniej ściskać rdzeń niż w zykłym transformatorze toroidalnym.
Na rdzeń stosowana jest ciągła taśma bez punktu przerwania ze stali krzemowej o grubości 0,23 mm, 0,27 mm i 0,30 mm, co gwarantuje wysoką wydajność magnetyczną.
